¡Hola! Como proveedor de válvulas proporcionales de 0 a 10 V, a menudo me preguntan cómo interpretar la curva característica de flujo de estas válvulas. Es un tema crucial, especialmente para aquellos que buscan optimizar sus sistemas y aprovechar al máximo sus válvulas. Así que ¡vamos a sumergirnos de lleno!
En primer lugar, ¿qué es exactamente una válvula proporcional de 0 a 10 V? Pues es un tipo de válvula que se puede controlar mediante una señal eléctrica que oscila entre 0 y 10 voltios. Esta señal de voltaje determina la posición de la válvula, que a su vez controla el caudal del fluido que pasa a través de ella. Puede conocer más sobre estas válvulas en nuestro sitio web:Válvula proporcional 0-10V.
Ahora, hablemos de la curva característica de flujo. Esta curva es una representación gráfica de la relación entre la señal de voltaje de entrada y el caudal resultante de la válvula. Es como un mapa que muestra cómo se comportará la válvula en diferentes condiciones de funcionamiento.
Comprender los conceptos básicos de la curva
La curva característica de flujo generalmente tiene el voltaje de entrada en el eje x y el caudal en el eje y. A 0 voltios, la válvula suele estar completamente cerrada, por lo que el caudal es cero. A medida que el voltaje aumenta de 0 a 10 voltios, la válvula comienza a abrirse y el caudal aumenta en consecuencia.
Existen diferentes tipos de curvas características de flujo, y las más comunes son lineales, de igual porcentaje y de apertura rápida.
Curva lineal
Una curva característica de flujo lineal significa que el cambio en el caudal es directamente proporcional al cambio en el voltaje de entrada. Por ejemplo, si aumenta el voltaje de 2V a 4V, el caudal se duplicará. Este tipo de curva es ideal para aplicaciones donde se necesita un cambio predecible y consistente en el caudal.
Curva de igual porcentaje
En una curva porcentual igual, un cambio porcentual constante en el voltaje de entrada da como resultado un cambio porcentual constante en el caudal. Esto significa que a caudales bajos, un pequeño cambio de voltaje puede causar un cambio relativamente grande en el flujo, mientras que a caudales altos, el mismo cambio de voltaje dará como resultado un cambio menor en el flujo. Esta curva es útil para aplicaciones donde se necesita un control más preciso a caudales bajos.
Rápido - Curva de apertura
Una curva de apertura rápida se caracteriza por un gran aumento del caudal para un pequeño aumento de la tensión de entrada al principio. A medida que el voltaje continúa aumentando, la tasa de aumento del flujo se ralentiza. Este tipo de curva se utiliza a menudo en aplicaciones en las que es necesario abrir rápidamente la válvula para lograr un caudal elevado.
Factores que afectan la curva característica de flujo
Hay varios factores que pueden afectar la forma y el rendimiento de la curva característica del flujo.
Propiedades de los fluidos
Las propiedades del fluido que pasa a través de la válvula, como la viscosidad, la densidad y la temperatura, pueden tener un impacto significativo en el caudal. Por ejemplo, un fluido más viscoso fluirá más lentamente a través de la válvula que uno menos viscoso, incluso con el mismo voltaje de entrada.
Caída de presión
La caída de presión a través de la válvula también afecta el caudal. Una caída de presión más alta puede aumentar el caudal, mientras que una caída de presión más baja dará como resultado un caudal más bajo. Es importante considerar la caída de presión al interpretar la curva característica del flujo.
Tamaño y diseño de la válvula
El tamaño y el diseño de la válvula desempeñan un papel decisivo a la hora de determinar la curva característica del caudal. Una válvula más grande generalmente tendrá una capacidad de flujo mayor que una más pequeña, y diferentes diseños de válvulas pueden tener diferentes características de flujo.
Interpretación de la curva para su aplicación
Cuando interpreta la curva característica de flujo para su aplicación específica, debe considerar los requisitos de su sistema.
Determine sus requisitos de flujo
Primero, averigüe qué caudal necesita para su sistema. Esto le ayudará a determinar el voltaje de entrada apropiado para la válvula. Si necesita un caudal alto, deberá configurar el voltaje de entrada más cerca de 10 V.
Considere el rango de control
Piense en el rango de caudales que necesita controlar. Si necesita un control preciso sobre una amplia gama de caudales, una curva de porcentaje igual podría ser la mejor opción. Si sólo necesita una relación lineal simple entre voltaje y flujo, una curva lineal funcionará bien.
Cuenta de variaciones del sistema
Tenga en cuenta que su sistema puede tener variaciones en la presión, temperatura y propiedades del fluido. Estas variaciones pueden afectar la curva característica del flujo, por lo que es posible que deba realizar ajustes para garantizar un rendimiento óptimo.
Comparación con otros tipos de válvulas proporcionales
También ofrecemosVálvula proporcional 0-5VyVálvula proporcional de 4-20 mA. La principal diferencia entre estas válvulas radica en la señal de entrada.

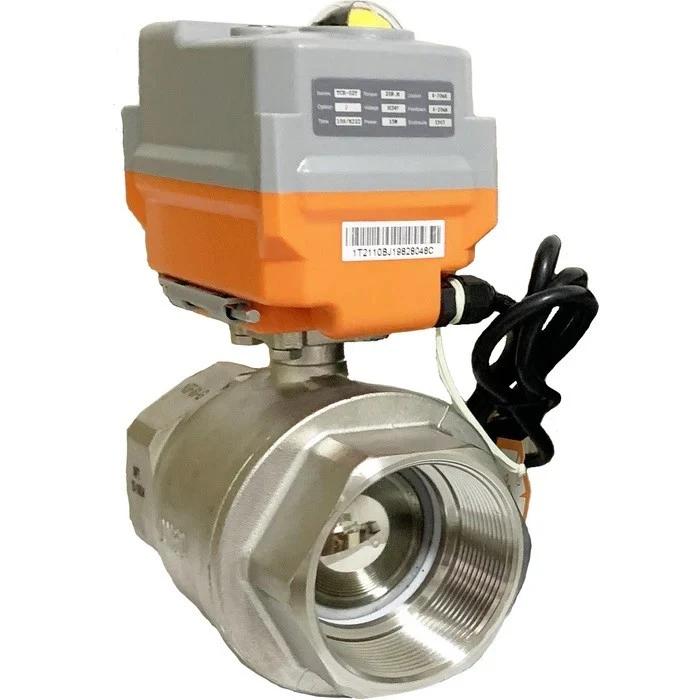

La válvula proporcional de 0 a 5 V utiliza un rango de voltaje de entrada de 0 a 5 voltios, mientras que la válvula proporcional de 4 a 20 mA usa una señal de corriente que varía de 4 a 20 miliamperios. Las curvas características de flujo de estas válvulas son similares en concepto, pero las señales de entrada son diferentes.
Al elegir entre estas válvulas, debe considerar la compatibilidad con su sistema de control. Si su sistema de control emite una señal de 0 a 5 V, entonces la válvula proporcional de 0 a 5 V es la opción obvia. Si emite una señal de 4 - 20 mA, entonces la válvula proporcional de 4 - 20 mA es el camino a seguir.
Conclusión y llamado a la acción
Interpretar la curva característica de flujo de una válvula proporcional de 0 - 10 V es esencial para aprovechar al máximo su válvula y garantizar un rendimiento óptimo de su sistema. Al comprender los conceptos básicos de la curva, los factores que la afectan y cómo interpretarla para su aplicación específica, podrá tomar decisiones informadas y lograr mejores resultados.
Si está buscando una válvula proporcional de 0 a 10 V o cualquier otro tipo de válvula proporcional, estamos aquí para ayudarlo. Disponemos de una amplia gama de válvulas de alta calidad que pueden satisfacer sus necesidades. Ya sea que necesite una válvula con una curva de apertura lineal, de igual porcentaje o de apertura rápida, lo tenemos cubierto.
No dude en comunicarse con nosotros para obtener más información o discutir sus requisitos específicos. Siempre estaremos encantados de ayudarle a encontrar la válvula adecuada para su aplicación.
